PMRE是贵州快速路用新建材的技术限制单位与欧美海瑞群共同体生产研发的这些新增韧搅拌沥清车辆，其包括用途为预防治疗沥青地基反射性缝隙、缓解沥青地基松驰剥落等生理病害，可代替国省道等旧沥青沥青路磨耗层问题处治的Scrub封层、半刚需群众沥青砂道路混凝土形式内应力吸收能力层和桥台防水防潮黏结层、薄款罩面黏结层及上封层。
新兴高缔合物重复型乳状液改性沥青PMRE效能评价指标
试验报告新项目 | 机构 | 代理值 | 水平请求 | 冲击试验技巧 | |
破乳高速度 | -- | 中裂 | 快裂或中裂 | T 0658 | |
物体自由电荷 | -- | 阳正离子 | 阳离子(＋) | T 0653 | |
1.18mm筛上残余量 | ％ | 0.023 | ≤0.1 | T 0652 | |
50℃赛波特黏度 | s | 348 | 200~600 | T 0623 | |
破乳度 | % | 91 | ≥50 | SH/T 0780-2005 | |
蒸发掉存留物 | 固水分含量 | ％ | 69.18 | ≥66 | T 0651 |
25℃针入度 | dmm | 125 | ≥80 | T 0604 | |
4℃针入度 | dmm | 44 | 30~60 | T 0604 | |
10°C伸缩性可以恢复 | % | 61 | ≥58 | T 0662 | |
与矿料的黏附性，裹覆平数 | % | 100 | ≥80 | -- | |
蒸溜杂质物馏皮肤出油量 | % | 0.25 | ≤1 | SH/T 0099.17-2005 | |
低温干燥不稳定度处理性 | 1天 | % | 0.10 | ≤1 | T 0655 |
5天 | % | 0.15 | ≤5 | T 0655 | |
1、恢复原状旧沥青路面作用、修复旧路开裂。PMRE具有有奇效恢复剂，PG低温制冷的效果层级能够达到-28℃，渗透性和及再生旧沥青能力出众。PMRE内含专用胶乳，赋予了乳化沥青优质的效果、高超低温特性、黏韧性及粘性复原学习能力，复原砂石路裂纹体验同质性。
2、高固纯度、高黏性。PMRE固含氧量达67%~70%，50℃赛波特黏度是普通乳状液沥清的10倍及以上，有效率材质分子量高、黏度大，且与砂石料、半刚需基层员工的原材料等的黏附性出色。
3、体现的抗强度疲劳能。PMRE的疲惫时间多达塑料混泥土的3倍上面的；采用承载力消化层时，桥面复合型型式的困乏生命为橡胶材料石油沥青的2倍左右。
4、优质的防水胶耐腐蚀性。PMRE乳化沥青破乳后可演变成高密度、不匀、黏附性优良的乳化沥青膜，因此在路表或下基层面上演变成高效的防水防潮层。
5、红色干净，低能耗节能减排措施。PMRE防止了热沥青混凝土装修施工耗电、腐蚀和油烟减排疑问。
1、公路运输和保障
（1）PMRE准则上现产所用，以灌车或吨桶车辆运载至作业直播，车辆运载进程中温差维护在60℃综上所述。如遇特俗实际情况不能基础施工，PMRE需存储空间在用卧式储罐中，气温维系在50~60℃，且存放用时不能够不低于5天。
（2）PMRE存储器一段段期限后，安全使用应先绞拌1~2min至一致，并的检测其50℃赛波特黏性满足指標规范要求后可以使用。
2、主要用于Scrub封层
（1）PMRE洒布后，以专属的设备刷开展拖刷将破乳沥青砂挤入裂隙，但是开展料石撒布。
（2）最好PMRE洒布体温为80±5℃、洒布量为1.2~1.5L/m2（需经试洒确定）。
3、用于应力吸收层
（1）觉得选用关联级配碎石封层车去建设。
（2）推荐PMRE洒布室内温度为80±5℃，PMRE洒布量为1.6~1.8L/m2（需经试洒确定）。
PMRE在村道新修建设公程和维护保养建设公程中拥有选用，先后用于潍日速度、日兰快速、龙青快速、京台快速、青银快速、G104高速公路、G206高速公路工业项目流程，应用软件总数10096.87吨。

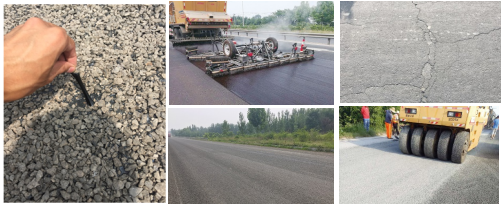

1、G104泰曲段、G206莱州段（Scrub封层）——消除旧道路裂、纵裂等冷害

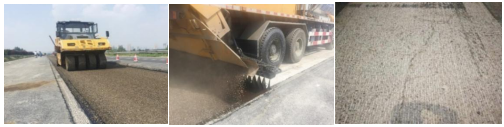

2、G3京台髙速泰安段、潍日髙速、龙青髙速、潍日相电脑连接线头（压力代谢层）——处理好散射裂口病虫害
